Technische Rahmendaten
Technische Rahmendaten für Ritzelwellen
Die folgende Übersicht zeigt den Fertigungsbereich, in dem wir Ritzelwellen herstellen. Die konkrete Auslegung erfolgt projektspezifisch in der technischen Abstimmung.
| Parameter | Bereich | Detail / Norm | Besonderheit |
|---|---|---|---|
| Modul | 0,5 – 5 | Standardbereich | Sondermodule auf Anfrage |
| Max. Durchmesser des verzahnten Profils | bis 120 mm | typischer Bereich für Wellenverzahnungen | abweichende Geometrien projektabhängig |
| Verzahnung am Ritzel | gerade- und schrägverzahnt | Sonderprofile auf Anfrage | Wahl nach Anwendung und Bauraum |
| Wellenverzahnungs-Norm | DIN 5480 | Passverbindungen | weitere Normen projektabhängig |
| Verzahnungsqualität | bis DIN 2 | mit Profilschleifen | wälzgefräst standardmäßig Qualität 5 – 7 |
| Werkstoffe | Stahl, Edelstahl, Bronze | je nach Belastung und Umgebung | Sonderwerkstoffe auf Abstimmung |
Definition
Was ist eine Ritzelwelle?
Definition und Abgrenzung

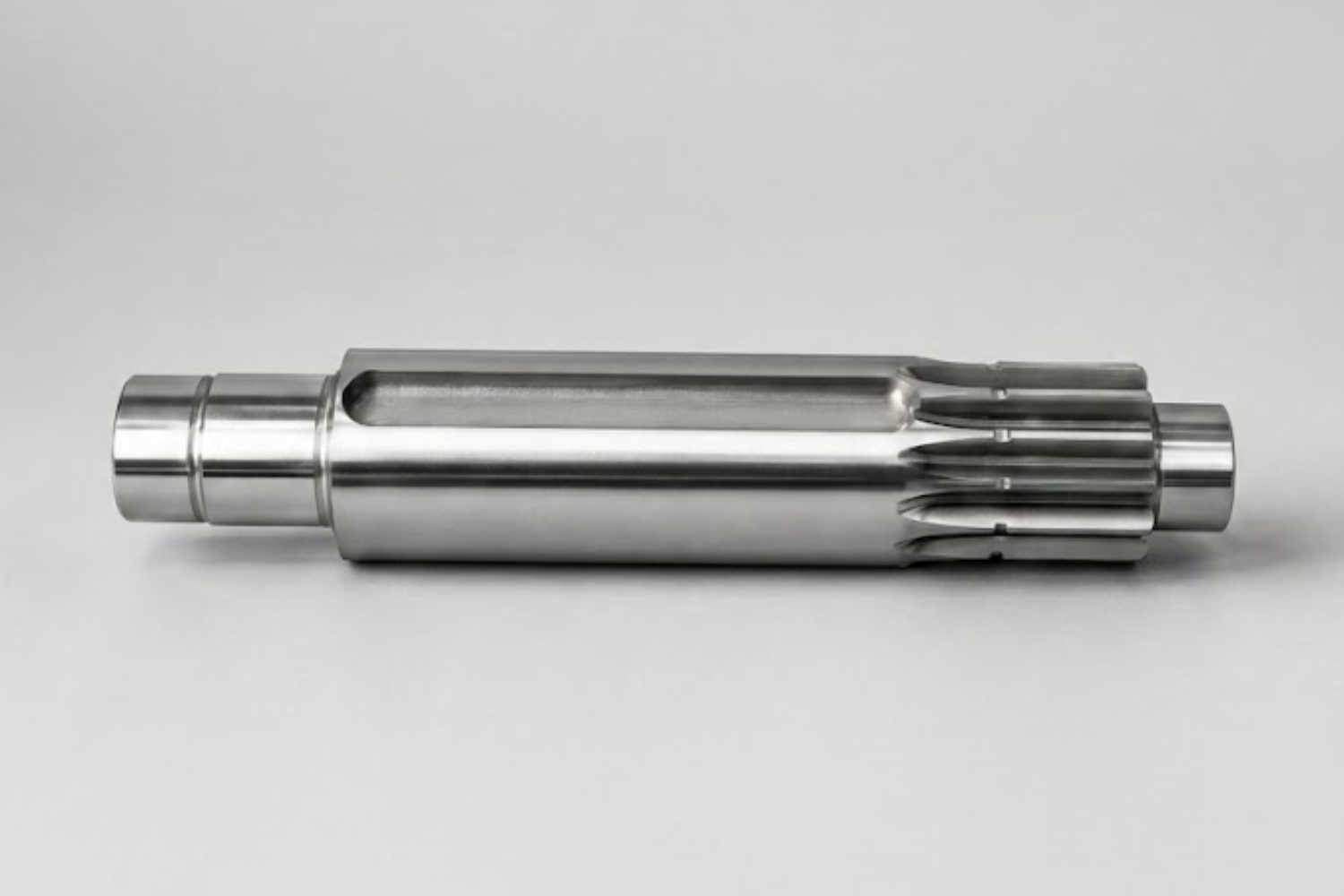

Bei einer Ritzelwelle ist die Verzahnung direkt in die Welle eingearbeitet – Welle und Ritzel bilden ein einteiliges Bauteil, ohne Pass-, Klemm- oder Schraubverbindung dazwischen. Eingesetzt wird diese Bauform überall dort, wo der Bauraum begrenzt ist, hohe Drehzahlen ein gewuchtetes Bauteil verlangen oder die Steifigkeit im Eingriffsbereich nicht durch eine Verbindungsstelle reduziert werden darf.
Unterschied zu Ritzel auf separater Welle
Gegenüber der klassischen zweiteiligen Lösung sprechen für die Ritzelwelle drei Argumente: weniger Verbindungselemente (kein Passungsspiel, keine Sicherungsschrauben, keine Pass- oder Keilfedern), höhere Steifigkeit im Eingriffsbereich und geringeres Gewicht. Dem stehen ein höherer Fertigungsaufwand und die Tatsache gegenüber, dass bei Verschleiß am Verzahnungsbereich das gesamte Bauteil ersetzt werden muss.
Welche Variante wirtschaftlich und technisch besser passt, hängt von Stückzahl, erwarteter Lebensdauer und Bauraumvorgabe ab. Wenn Sie als Konstrukteur die Auslegung selbst machen, prüfen wir Ihre Zeichnung auf fertigungstechnische Umsetzbarkeit und melden uns mit konkreten Rückfragen. Wenn die Verzahnung in Ihrem Team nicht selbst berechnet wird, übernehmen wir die Auslegung gemeinsam mit Ihnen – auf Basis von Lastfall, Drehzahl, Bauraum und Geräuschanforderung.
Fertigung
Fertigung einer Ritzelwelle
Die Fertigung läuft typischerweise in drei aufeinander abgestimmten Schritten – Vorbearbeitung der Welle, Einbringen der Verzahnung und abschließende Feinbearbeitung mit Messung. Alle Schritte verantworten wir aus einer Hand, mit kurzem Draht zwischen Konstruktion und Fertigung.
Wellenvorbearbeitung
Im ersten Schritt wird der Rohling auf Endmaß gedreht – inklusive Lagersitzen, Wellenenden und allen weiteren Funktionsflächen. Geometrie und Toleranzen dieser Vorstufe stimmen wir auf die spätere Verzahnung ab, damit Rund- und Planlauf am Ritzelbereich später ohne Korrekturschleifen erreicht werden. Stahlwellen werden in dieser Phase je nach Auslegung gehärtet.
Verzahnen
Im zweiten Schritt entsteht die Verzahnung am Ritzelbereich. Bei Außenverzahnungen kommt überwiegend Wälzfräsen zum Einsatz, bei Innenkonturen Wälzstoßen, bei Wellenprofilen nach DIN 5480 auch Räumen. Welches Verfahren passt, hängt von Verzahnungsart, Modul, Profilqualität und Stückzahl ab. Wenn die Zeichnung Fragen offen lässt – etwa zu Modul, Profilkorrektur oder Härtetiefe – klären wir das vor der Auftragserteilung, statt es in die Fertigung durchzureichen.
Feinbearbeitung & Messung
Wo Laufruhe, Geräuschverhalten oder hohe Tragbild-Anforderungen relevant sind, schleifen wir die Verzahnung profilgenau auf Reishauer- und Höfler-Maschinen und erreichen Qualitäten bis DIN 2. Wälzgefräste Ritzelwellen liegen standardmäßig bei DIN 5 bis 7 – die konkrete Zielqualität legen wir projektspezifisch fest.
Anwendungen
Einsatzgebiete von Ritzelwellen
Ritzelwellen sind klassische Antriebsbauteile dort, wo Steifigkeit, Bauraum oder Drehzahl-Anforderungen gegen ein aufgestecktes Ritzel sprechen.
Antriebstechnik & Getriebebau
Eingangs- und Zwischenwellen in ein- bis mehrstufigen Getrieben, häufig schrägverzahnt für Laufruhe unter Last.
Maschinen- & Sondermaschinenbau
Vorschubantriebe, Eingangswellen in Sondergetrieben und Retrofit-Bauteile für Anlagen ohne aktuelle Zeichnung.
Medizintechnik
Kompakte Antriebsstränge in Geräten und Systemen, in denen Maßhaltigkeit und Laufruhe direkt ins Produktergebnis eingehen.
Lebensmittel- und Pharma-Industrie
Edelstahl-Ritzelwellen für reinigungsfreundliche Antriebe mit erhöhten Anforderungen an Prozesssicherheit und Sauberkeit.
Egal ob Zeichnung, Muster oder offene Anforderung – schicken Sie uns Ihren Fall.
Anfrage sendenFAQ
Häufige Fragen zur Ritzelwelle
- Bei der Ritzelwelle ist die Verzahnung direkt in die Welle eingearbeitet – ein einteiliges Bauteil ohne Verbindungsstelle. Beim Ritzel auf separater Welle handelt es sich dagegen um zwei Bauteile, die über eine Welle-Nabe-Verbindung (Passfeder, Keilwelle, Schrumpfverbindung) gefügt werden. Die Wahl zwischen beiden Varianten hängt von Bauraum, Steifigkeit, Stückzahl und erwarteter Lebensdauer ab. Wir bewerten das in der Anfragephase gemeinsam mit Ihnen.
- Am häufigsten Stirnradverzahnungen – gerade- oder schrägverzahnt, je nach Lauf- und Geräuschanforderung. Daneben fertigen wir Ritzelwellen auch mit Schneckenverzahnungen, konischen Verzahnungen und mit Sonderprofilen nach Vorgabe. Kegelradgeometrien auf Ritzelwellen beraten wir und beschaffen sie über qualifizierte Partner.
- Wir fertigen Ritzelwellen unter anderem aus Stahl (vergütet oder einsatzgehärtet, je nach Belastungsprofil), aus Edelstahl überall dort, wo Korrosionsbeständigkeit oder Hygieneanforderungen es verlangen – etwa in der Lebensmittel- und Pharma-Industrie – sowie aus Bronze bei bestimmten Schnecken-Paarungen. Die konkrete Werkstoffwahl stimmen wir projektspezifisch mit Ihnen ab. Sonderwerkstoffe sind auf Anfrage möglich.
- Wälzgefräste Verzahnungen erreichen typischerweise DIN-Qualität 5 bis 7. Mit anschließendem Profilschleifen sind Verzahnungsqualitäten bis DIN 2 reproduzierbar – die Grundlage für laufruhige, geräuscharme Antriebe. Die konkrete Zielqualität legen wir in der technischen Abstimmung fest, abhängig von Anwendung, Stückzahl und wirtschaftlicher Sinnhaftigkeit.
- Ja. Wenn die Ritzelwelle Teil eines Entwicklungsprojekts ist und die Verzahnungs-Berechnung nicht intern abgebildet werden kann, übernehmen wir die Auslegung gemeinsam mit Ihnen – auf Basis von Lastfall, Drehzahl, Bauraum, Werkstoff und Geräuschanforderung. Sie geben die Randbedingungen und Zielwerte vor, wir entwickeln eine Verzahnungsgeometrie, die fertigungstechnisch sinnvoll und wirtschaftlich tragfähig ist.
Kontakt
Ihre Ritzelwelle nach Zeichnung oder Muster
Senden Sie uns Ihre Anfrage mit Zeichnung, 3D-Daten oder Muster. Wir prüfen Machbarkeit und melden uns mit einem technischen und kaufmännischen Angebot. Datei-Upload bis 5 Dateien, max. 64 MB, Formate PDF, DWG, DWF, DXF.
