Zahnradfertigung
Zahnradfertigung – präzise Zahnräder nach Zeichnung & Muster ab 1 Stck.
Engineering & Fertigung
Zahnradfertigung für anspruchsvolle technische Anwendungen
Anspruchsvolle Einsatzbedingungen für Zahnräder
Hohe Lasten, minimierter Bauraum oder strikte Hygienevorgaben (Hygienic Design) stellen besondere Anforderungen. Gerade in der Medizintechnik sowie bei Food & Pharma sind reinigungsfreundliche Geometrien und spezielle Materialfreigaben entscheidend – diese lassen sich häufig nicht allein über Standardnormen lösen.
Technische Bewertung und Auslegung bei ROTAX
ROTAX betrachtet Zahnräder daher nicht isoliert, sondern im Kontext der gesamten Anwendung. Zeichnungen und Vorgaben werden auf Machbarkeit, fertigungstechnische Einflüsse und wirtschaftliche Sinnhaftigkeit geprüft. Kritische Punkte sprechen wir frühzeitig an und zeigen Optionen auf – bevor Aufwand, Kosten oder Risiken in Fertigung, Montage oder Betrieb entstehen.
Leistungsumfang
Unser Leistungsumfang im Überblick

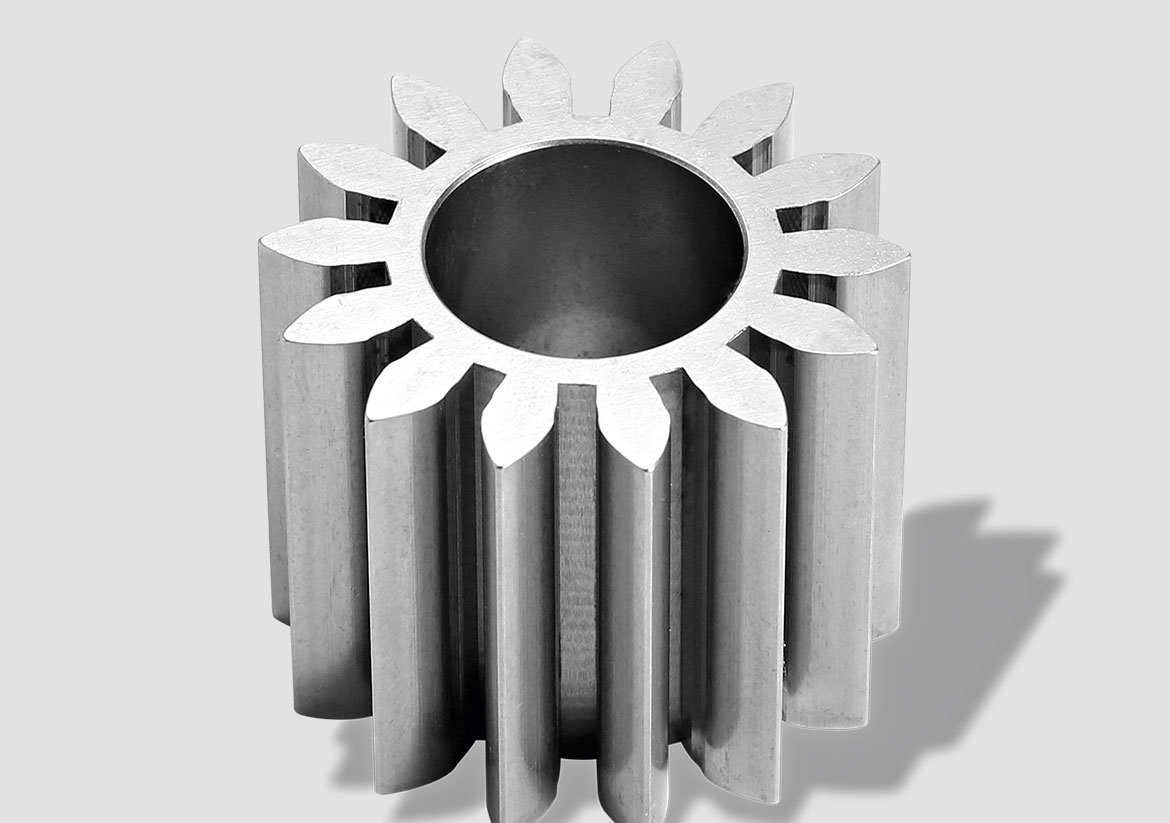

Zahnräder / Stirnräder
Gerade und schrägverzahnte Zahnräder nach Zeichnung – für Antriebe, Getriebe und Sondermaschinen.
Innenzahnräder / Innenzahnkränze
Innenverzahnte Bauteile für kompakte Getriebelösungen, geeignet für Planetenstufen und Sondergetriebe.
Ritzel & Ritzelwellen
Verzahnte Einzelbauteile und Wellen für präzise Kraftübertragung – Fertigung nach Kundenvorgabe.
Planetenräder
Zahnräder für Planetengetriebe mit hohen Anforderungen an Maßhaltigkeit, für leistungsdichte Antriebskonzepte.
Schneckenräder & Schneckenwellen
Komponenten für Schneckengetriebe mit hohen Übersetzungen – Fertigung nach technischer Vorgabe.
Kunststoffzahnräder
Zahnräder aus Kunststoff für anwendungsabhängige Anforderungen und spezielle Einsatzbereiche mit individuellen Werkstoffvorgaben.
Verzahnte Sonderbauteile
Individuelle Zahnräder und Sondergeometrien – Nachfertigungen, Ersatzteile und spezielle Antriebskomponenten.
Prozesskette
Vom Rohteil zum fertigen Zahnrad
Die Qualität eines Zahnrads entsteht nicht in einem einzelnen Fertigungsschritt, sondern im Zusammenspiel mehrerer, exakt aufeinander abgestimmter Prozesse. ROTAX bildet den kompletten Ablauf ab – vom vorbereiteten Rohteil bis zum einsatzfertigen Zahnrad. Entscheidend ist die durchgängige Prozesskette aus Verzahnen, Härten und Schleifen.
Verzahnen – Herstellung der Zahngeometrie
Im ersten Schritt wird die Zahngeometrie entsprechend Zeichnung und technischer Anforderung erzeugt – Modul, Profilform, Zähnezahl und Verzahnungsqualität exakt umgesetzt. Das Verzahnen erfolgt fertigungsgerecht und mit Blick auf die nachfolgenden Prozessschritte, sodass sich Geometrien und Toleranzen reproduzierbar weiterverarbeiten lassen.
Härten – Einstellung der Bauteileigenschaften
Durch die Wärmebehandlung werden Festigkeit, Verschleißbeständigkeit und Dauerfestigkeit gezielt eingestellt – entscheidend für Belastbarkeit und Lebensdauer. Art und Ausführung werden auf Werkstoff, Zahngeometrie und Einsatzbedingungen abgestimmt; mögliche Verzüge werden für die anschließende Feinbearbeitung eingeplant.
Schleifen – Präzision und Laufverhalten
Im abschließenden Schritt erfolgt die Feinbearbeitung durch Schleifen. Hier gehen wir über übliche Standards hinaus und fertigen Verzahnungen bis DIN-Qualität 2 – die Basis für Hochleistungsgetriebe mit maximaler Effizienz und minimaler Geräuschentwicklung.
Fertigungsverfahren
Fertigung von Zahnrädern
Die Wahl des Fertigungsverfahrens beeinflusst Qualität, Wirtschaftlichkeit und Reproduzierbarkeit maßgeblich. ROTAX setzt verschiedene Verfahren ein – stets passend zur technischen Anforderung des Bauteils und zur jeweiligen Anwendung.
Verzahnungsfräsen & Wälzfräsen
Wirtschaftliches Verfahren für außenverzahnte Zahnräder mit hoher Flexibilität bei Geometrie und Stückzahl – für Einzelteile, Prototypen und Serien.
Wälzstoßen
Verfahren für Innenzahnräder und Innenverzahnungen. Ermöglicht präzise Zahnradgeometrien auch bei beengten Bauraumverhältnissen.
Räumen
Zur Herstellung definierter Innenprofile bei Zahnrädern. Besonders geeignet für wiederholgenaue Geometrien in Serienanwendungen.
Verzahnungsschleifen
Für Zahnräder mit hohen Anforderungen an Maßhaltigkeit, Profilgenauigkeit und Laufverhalten – bei Präzisionszahnrädern und engen Toleranzen.
Honen
Zur Feinbearbeitung von Zahnrädern mit Fokus auf Oberflächenqualität, Geräuschverhalten und Standzeit.
Werkstoffe
Materialien in der Zahnradfertigung
Neben dem Fertigungsverfahren hat auch das gewählte Material entscheidenden Einfluss auf Belastbarkeit, Verschleißverhalten und Einsatzbereich eines Zahnrads. Die Auswahl erfolgt abhängig von Anwendung, Beanspruchung und konstruktiven Anforderungen.
Werkstoffe
Materialien für die Zahnradfertigung
ROTAX fertigt Zahnräder unter anderem aus:
- Stahl
- Edelstahl
- Bronze
- Messing
- Kunststoffe
Die Materialauswahl wird im Rahmen der technischen Abstimmung definiert und auf die jeweilige Anwendung abgestimmt.
Warum ROTAX
Warum ROTAX der richtige Partner für Ihre Zahnradfertigung ist
Zahnradfertigung erfordert mehr als die korrekte Umsetzung einer Zeichnung. Entscheidend ist, dass Zahnräder sich reproduzierbar fertigen lassen und im Betrieb zuverlässig funktionieren. ROTAX versteht sich dabei als Engineering- und Fertigungspartner.
Zahnräder werden bei ROTAX nicht isoliert betrachtet, sondern im Zusammenspiel von Geometrie, Werkstoff, Toleranzen und Anwendung. Dabei berücksichtigen wir branchenspezifische Regularien – von der Dokumentationspflicht in der Medizintechnik bis zu FDA-konformen Oberflächen für die Lebensmittelindustrie. Technische Vorgaben prüfen wir frühzeitig auf Machbarkeit; kritische Punkte sprechen wir offen an und stimmen Lösungen ab, bevor Aufwand oder Risiken entstehen.
Durch die enge Verzahnung von Engineering und Fertigung entsteht eine abgestimmte Prozesskette aus Verzahnen, Härten und Schleifen. Das sorgt für gleichbleibende Qualität – vom Einzelteil über Prototypen bis hin zur Serienfertigung. Klare Abläufe und feste Ansprechpartner schaffen zusätzlich Planungssicherheit.
Gerne klären wir gemeinsam Anforderungen, Machbarkeit und das weitere Vorgehen für Ihre Zahnräder.
Anfrage stellenFAQ
Häufige Fragen zur Zahnradfertigung
- Ja. ROTAX ist auf Einzelteile, Prototypen sowie Klein- und Mittelserien bis hin zur Serienfertigung ausgelegt. Die Fertigung ab Stückzahl 1 eignet sich besonders für Entwicklungsprojekte, Sonderlösungen oder Ersatzteile, bei denen keine klassische Serienfertigung erforderlich ist. Gleichzeitig lassen sich wiederkehrende Stückzahlen reproduzierbar und prozesssicher umsetzen.
- Ja. Zahnräder werden bei ROTAX bereits in einer frühen Projektphase betrachtet. Technische Vorgaben prüfen wir auf Machbarkeit, fertigungstechnische Einflüsse und wirtschaftliche Umsetzbarkeit. Offene Punkte oder potenzielle Risiken werden frühzeitig identifiziert und gemeinsam abgestimmt, bevor sie sich in Konstruktion oder Fertigung auswirken.
- Ja. Im Rahmen von Nachfertigungen können bestehende Bauteile als Muster dienen – etwa bei Ersatzteilen oder älteren Anlagen ohne vollständige Dokumentation. Auf dieser Basis werden die notwendigen Fertigungsunterlagen erstellt, sodass eine technisch passende und reproduzierbare Lösung umgesetzt werden kann.
- ROTAX fertigt Zahnräder für Anwendungen mit hohen Anforderungen an Maßhaltigkeit, Profilgenauigkeit und Laufverhalten – bis DIN-Qualität 2. Die erreichbare Qualität wird projektspezifisch in Abhängigkeit von Geometrie, Werkstoff und Fertigungsverfahren abgestimmt. Ziel ist eine Lösung, die sowohl funktional als auch fertigungstechnisch stabil umgesetzt werden kann.
- Reproduzierbare Ergebnisse entstehen durch eine abgestimmte Prozesskette aus Verzahnen, Härten und Schleifen sowie klar definierte und überwachte Abläufe. Jeder Fertigungsschritt ist auf den nächsten abgestimmt, um Maßhaltigkeit, Profilgenauigkeit und gleichbleibende Qualität sicherzustellen – vom Einzelteil bis zur Serienfertigung.
