Verzahnungsarten
Schrägverzahnung – Vorteile, Auslegung und Fertigung
Technische Rahmendaten
Technische Rahmendaten schrägverzahnter Zahnräder
Die folgende Übersicht zeigt den Fertigungsbereich für Schrägverzahnungen. Die konkrete Auslegung – Modul, Schrägungswinkel, Werkstoff, Wärmebehandlung – stimmen wir projektspezifisch mit Ihnen ab.
| Parameter | Bereich | Detail | Besonderheit |
|---|---|---|---|
| Modul | 0,3 – 10 | Standardbereich Stirnverzahnungen | Sondermodule auf Anfrage |
| Max. Durchmesser | bis 400 mm | Außenverzahnungen | abweichende Geometrien projektabhängig |
| Schrägungswinkel β | projektspezifisch | je nach Geräusch- und Lastanforderung | konkrete Auslegung projektspezifisch |
| Verzahnungsqualität | bis DIN 2 | mit Profilschleifen | wälzgefräst standardmäßig Qualität 5 – 7 |
| Werkstoffe | Stahl, Edelstahl, Bronze | gehärtet oder vergütet je nach Belastung | Sonderwerkstoffe auf Anfrage |
Definition

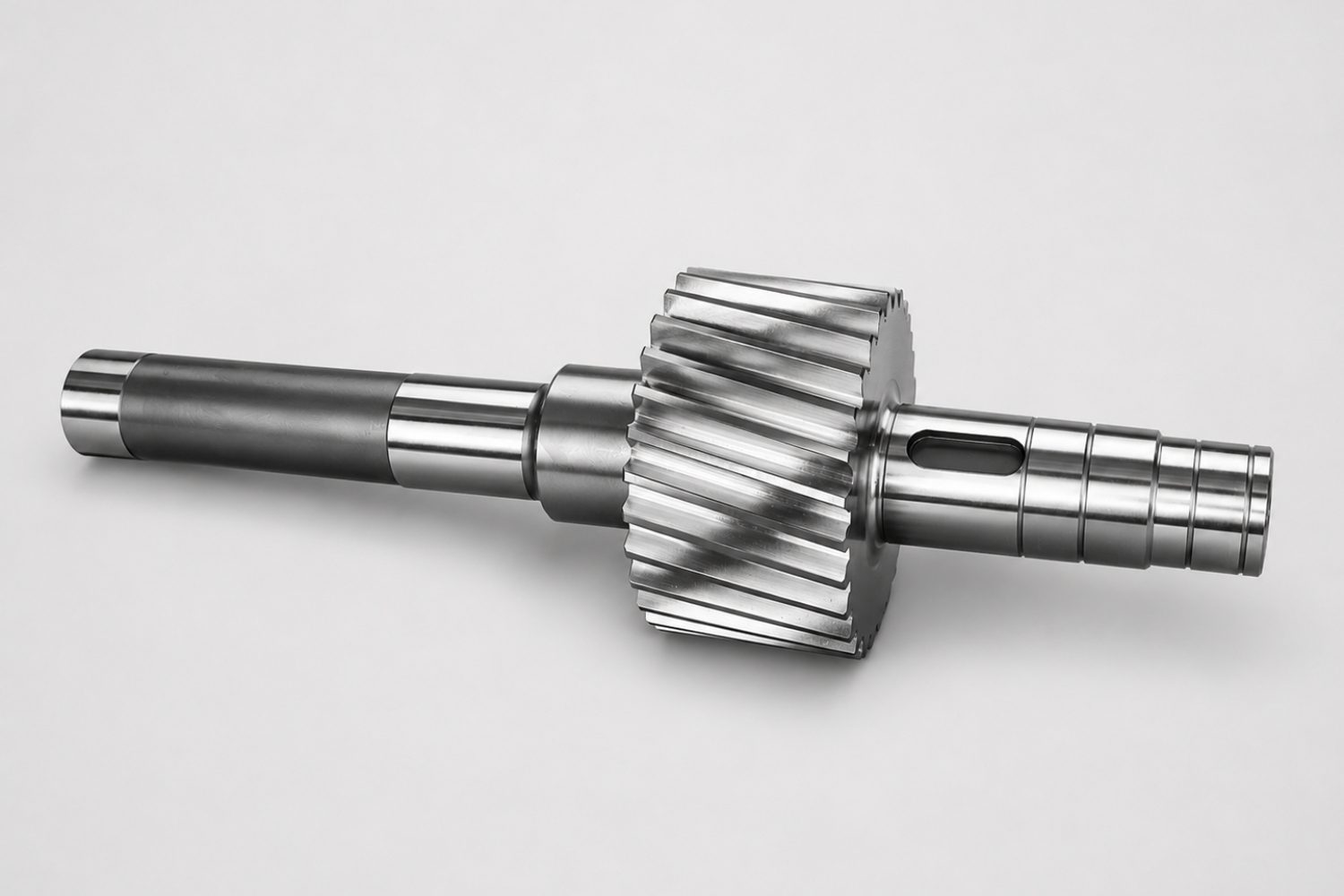

Was ist eine Schrägverzahnung?
Geometrie und Wirkungsweise
Bei einer Schrägverzahnung verlaufen die Zähne nicht parallel zur Drehachse, sondern in einem Winkel – dem Schrägungswinkel β – schräg darüber. Das wirkt sich unmittelbar auf den Zahneingriff aus: Statt dass ein Zahn auf einmal vollständig in den Gegenzahn taucht, beginnt der Kontakt an einer Ecke und wandert über die Zahnbreite hinweg. Dieser kontinuierliche Eingriff ist der Grund, warum schrägverzahnte Zahnräder ruhiger laufen als geradverzahnte. Gleichzeitig sind mehrere Zähne zur selben Zeit im Eingriff, was die Lastverteilung gleichmäßiger macht.
Vor- und Nachteile gegenüber der Geradverzahnung
Vorteile: deutlich ruhigerer Lauf, höhere Tragfähigkeit bei gleichem Modul und kleinere Schwingungsanregung – Eigenschaften, die schrägverzahnte Zahnräder zur Standardlösung in geräuschsensiblen und hochbelasteten Antrieben machen.
Auslegungs-Konsequenzen: Die schräge Zahnstellung erzeugt eine Axialkraft, die in die Lager- und Gehäuse-Auslegung eingerechnet werden muss – je größer der Schrägungswinkel, desto höher die Axialkraft. Außerdem ist die Fertigung aufwendiger als bei gerader Verzahnung. Welcher Schrägungswinkel zur Anwendung passt, ist immer ein Kompromiss zwischen Laufruhe, Tragfähigkeit und Lager-Auslegung.
Fertigung
Fertigung einer Schrägverzahnung
Die Fertigung läuft typischerweise in drei aufeinander abgestimmten Schritten – Verzahnen, Härten und gegebenenfalls Schleifen. Alle Schritte verantworten wir aus einer Hand, mit kurzem Draht zwischen Konstruktion und Fertigung. So bekommen Sie ein schrägverzahntes Bauteil aus dem Lohn, das sich anfühlt wie aus Ihrer eigenen Werkbank.
Wälzfräsen – der Standardprozess
Für Außen-Schrägverzahnungen ist das Wälzfräsen das Standardverfahren – wirtschaftlich, flexibel bei Modul, Zähnezahl und Schrägungswinkel, und für Einzelteile genauso geeignet wie für Serien. Bei ROTAX laufen Schrägverzahnungen auf Maschinen von Pfauter, Koepfer und Gleason – Verzahnungsqualitäten zwischen DIN 5 und 7 sind damit standardmäßig erreichbar.
Härten – Tragfähigkeit aufbauen
Wo das Bauteil hohe Tragfähigkeit braucht, folgt nach dem Verzahnen das Härten – typisch Einsatzhärten oder Vergüten. Die Wärmebehandlung läuft bei ROTAX über qualifizierte Partner; Steuerung und Qualitätsverantwortung bleiben bei uns. Der Härteverzug ist bereits in der Vorverzahnung und im Schleif-Aufmaß eingeplant – das spätere Profilschleifen trägt ihn sauber ab.
Profilschleifen – Präzision für höchste Anforderungen
Für die geräuscharmsten und hochbelastbarsten Antriebe schleifen wir die Verzahnung profilgenau auf Reishauer- und Höfler-Maschinen und erreichen Qualitäten bis DIN 2. Das Ergebnis prüfen wir mit Verzahnungsmessmaschinen von Klingelnberg und Mitutoyo – auf Wunsch erhalten Sie ein detailliertes Messprotokoll zur Lieferung als Nachweis für Maßhaltigkeit und Tragbild.
Anwendungen
Einsatzgebiete von Schrägverzahnungen
Schrägverzahnungen sind die Standardwahl überall dort, wo Laufruhe, höhere Tragfähigkeit oder kontinuierlicher Lasteintrag gefordert sind. Stirnradgetriebe mit Schrägverzahnung dominieren in der industriellen Antriebstechnik aus genau diesen Gründen.
Industrielle Getriebe
Stirnradgetriebe mit Schrägverzahnung übertragen höhere Drehmomente als geradverzahnte Stufen – Standard in Antriebs- und Getriebebau bei mittleren bis hohen Lasten.
Geräuschsensible Antriebe
Anwendungen mit Anforderungen an niedrigen Schallpegel und ruhigen Lauf – Medizintechnik, Geräte-Antriebe und Antriebsstränge nah am Bediener.
Maschinen- und Sondermaschinenbau
Hauptantriebe, Vorschubstufen und Zwischengetriebe in Werkzeugmaschinen, Sondermaschinen und Retrofit-Projekten – oft als schrägverzahntes Sonderbauteil nach Zeichnung.
Antriebstechnik mit hoher Leistungsdichte
Mehrstufige Getriebe und kompakte Antriebslösungen, in denen schrägverzahnte Räder höhere Übertragungskapazitäten bei gegebenem Bauraum ermöglichen.
Geräuschsensibel, hochbelastet oder einfach „nach Zeichnung“? Schicken Sie uns Ihren Fall, wir melden uns mit Machbarkeit, Auslegungs-Hinweisen und einem konkreten Angebot.
Anfrage sendenFAQ
Häufige Fragen zur Schrägverzahnung
- Bei der Geradverzahnung verlaufen die Zähne parallel zur Drehachse – der Zahn taucht schlagartig in den Gegenzahn ein und wieder aus, was die Geräuschentwicklung begünstigt und die Tragfähigkeit begrenzt. Bei der Schrägverzahnung sind die Zähne schräg angeordnet, der Eingriff erfolgt kontinuierlich, mehrere Zähne tragen gleichzeitig. Die Folge: leiserer Lauf, höhere Tragfähigkeit, gleichmäßigere Lastverteilung – gegen Axialkraft und höheren Fertigungsaufwand. Welche Variante zu Ihrer Anwendung passt, klären wir gerne im Vorfeld.
- Der Schrägungswinkel ist immer ein Kompromiss: Kleinere Winkel halten die Axialkraft niedrig, geben aber weniger Laufruhe; größere Winkel laufen ruhiger und tragen mehr, erzeugen aber höhere Axialkräfte und brauchen eine entsprechend ausgelegte Lagerung. Welcher Winkel zu Ihrer Anwendung passt, hängt von Drehzahl, Last, Geräuschziel und der Lager-Auslegung ab. Den konkreten Bereich klären wir in der technischen Abstimmung mit Ihnen.
- Wälzgefräste schrägverzahnte Zahnräder erreichen typischerweise DIN-Qualität 5 bis 7. Mit anschließendem Profilschleifen auf Reishauer- und Höfler-Technologie sind Qualitätsstufen bis DIN 2 reproduzierbar – die Grundlage für besonders laufruhige und hochbelastbare Antriebsstufen. Die konkrete Zielqualität legen wir in der technischen Abstimmung fest, abhängig von Anwendung, Stückzahl und wirtschaftlicher Sinnhaftigkeit.
- Ja. Wenn die Originalzeichnung nicht mehr vorliegt – etwa bei Ersatzteilen für ältere Anlagen – rekonstruieren wir die Verzahnungsdaten direkt am Bauteil. Modul, Schrägungswinkel, Profil und Toleranzen werden ermittelt und in eine reproduzierbare Fertigungsspezifikation überführt. Diese Nachfertigung ist für Retrofit-Projekte und abgekündigte Komponenten die übliche Vorgehensweise.
- Ja. Wenn die Verzahnungs-Berechnung in Ihrem Entwicklungsteam nicht abgedeckt ist, übernehmen wir die Auslegung gemeinsam mit Ihnen – auf Basis von Lastfall, Drehzahl, Bauraum, Werkstoff und Geräuschanforderung. Sie geben die Randbedingungen und Zielwerte vor, wir entwickeln eine Verzahnungsgeometrie samt Schrägungswinkel, die fertigungstechnisch sinnvoll und wirtschaftlich tragfähig ist.
Kontakt
Ihre Schrägverzahnung nach Zeichnung oder Muster
Senden Sie uns Ihre Anfrage mit Zeichnung, 3D-Daten oder Muster. Wir prüfen Machbarkeit und melden uns mit einem technischen und kaufmännischen Angebot.
